一、兩維力傳感器介紹
兩維力傳感器與三維力傳感器不同，指的是一種能夠同時測量兩個方向以上力及力矩分量的力傳感器，在笛卡爾坐標系中力和力矩可以各自分解為三個分量，因此，多維力最完整的形式是六維力/力矩傳感器，即能夠同時測量三個力分量和三個力矩分量的傳感器，這款是測量二個力分量的傳感器。
二、傳感器主要特點
多維力傳感器：又稱三軸力傳感器、三向力傳感器、三分量力傳感器、多維力傳感器、三向動態力傳感器、三軸動態力傳感器、三分量動態力傳感器、多維動態力傳感器。它是基于電阻應變原理，可實時的測量物體在X/Y/Z三個方向上的靜態和動態受力情況，采用抗偏載設計，有效減小了三軸互相之間的串?dāng)_。
三、傳感器主要應用

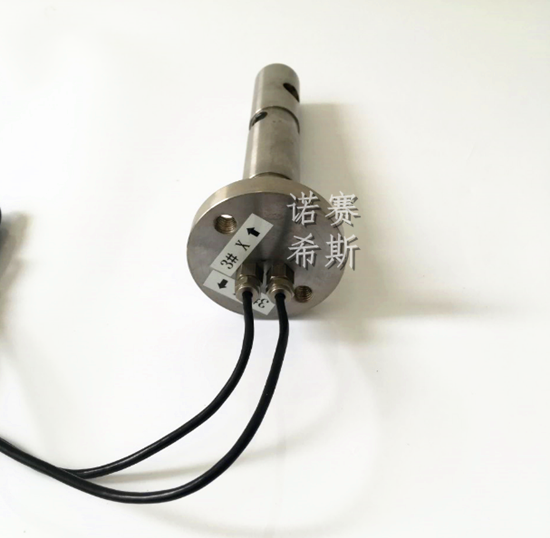

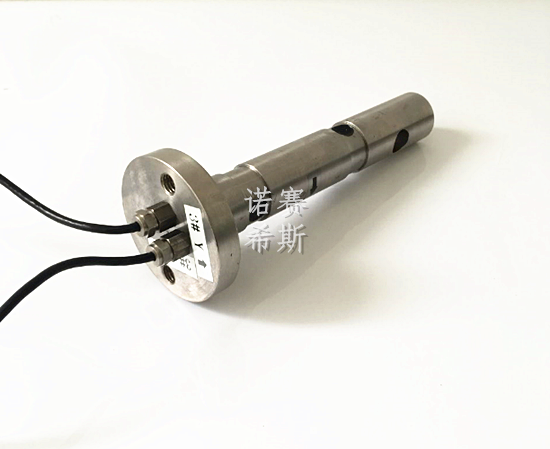

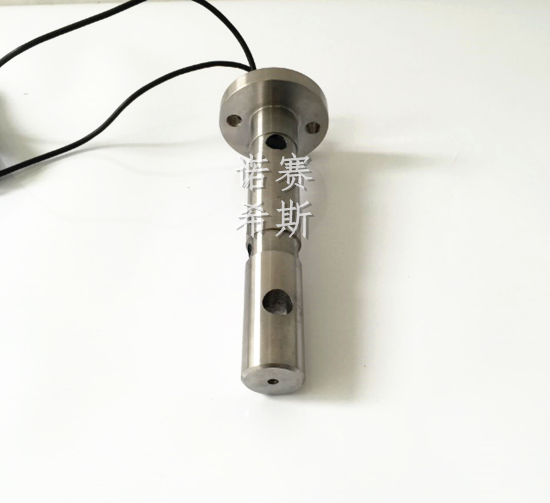

軸銷式兩維力傳感器采用軸銷式設計結構，安裝簡便，可直接替代安裝軸銷。該傳感器廣泛使用于航空航天，機器人，汽車和醫療研究以及一些需要測力的連接結構等領域。
四、傳感器測量范圍
±100kg~~±10T
五、技術參數
|
Rated Output |
額定輸出 |
0.5mV/V ±0.1% |
|
Zero Balance |
零點平衡 |
±1% of rated output |
|
Creep after 30 minutes |
蠕變 |
±0.5% of rated output |
|
Nonlinearity |
非線性 |
±0.5% of rated output |
|
Hysteresis |
滯后 |
±0.5% of rated output |
|
Repeatability |
重復性 |
±1.0% of rated output |
|
Temp. effect on output |
靈敏度溫漂 |
≤0.02% of applied output/oC |
|
Temp. effect on zero |
零點溫漂 |
≤0.02% of applied output/oC |
|
Safe Temp. Range |
可用溫度范圍 |
-10oC to + 70oC |
|
Temp. Compensated |
溫度補償范圍 |
-10oC to + 40oC |
|
Safe Overload |
安全載荷 |
150% |
|
Input Impedance |
輸入阻抗 |
387 ohm ± 20 ohm |
|
Output Impedance |
輸出阻抗 |
350 ohm ± 5 ohm |
|
Rated Excitation |
推薦激勵電壓 |
10V DC/AC |
|
Maximum Excitation |
較大激勵電壓 |
15V DC/AC |
六、產品尺寸
