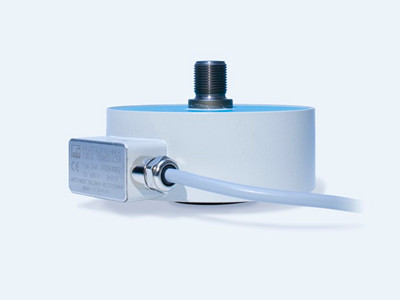

稱重傳感器結構和功能
稱重傳感器由帶有應變片的彈性體組成。彈性體通常由鋼或鋁制成，非常結實，具有非常小的彈性變形。正如名詞“彈性體”所言，鋼或鋁在負載下產生一定量的變形，但隨后會返回到初始位置，彈性地響應每次負載。這些極小的變化可以通過應變片獲得。應變片的變形由電子儀器解釋以確定重量。
要了解最后一點，我們需要更詳細地解釋?xiě)?yīng)變片：它們是電導體，以蜿蜒的方式牢固地附著在基底上。當基底被拉動時，它和電導體就會一起變長。當其收縮時，將變短。這將導致電導體中的電阻產生變化。
應變片牢固地被固定到到彈性體上，因此它經歷相同的變形。對于稱重傳感器來說，這些應變片被布置在惠斯通電橋中。這意味著四個應變片連接，組成一個橋路，并且被測量力的方向與測量柵絲相應對齊。
如果一個物體放置在稱重傳感器上或懸掛在其上，則可以確定物體的重量。稱重傳感器的預期負載總是沿著地心的方向，即重力方向。也就是只能獲得載荷重力方向的力分量。而力傳感器不是這樣，盡管設計類似。力傳感器可以獲取所有方向上發生的載荷。與地球引力的方向和安裝方式無關。
